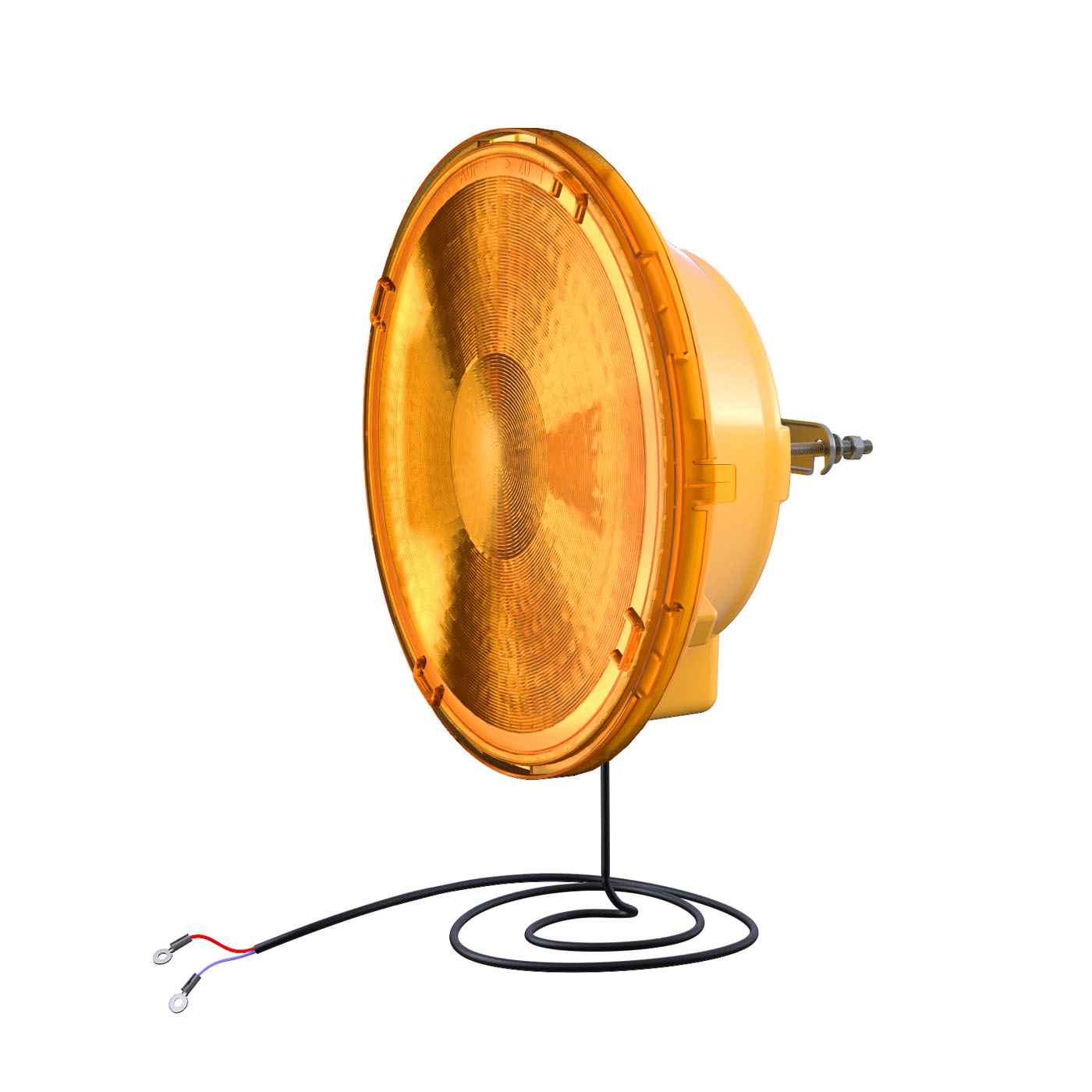

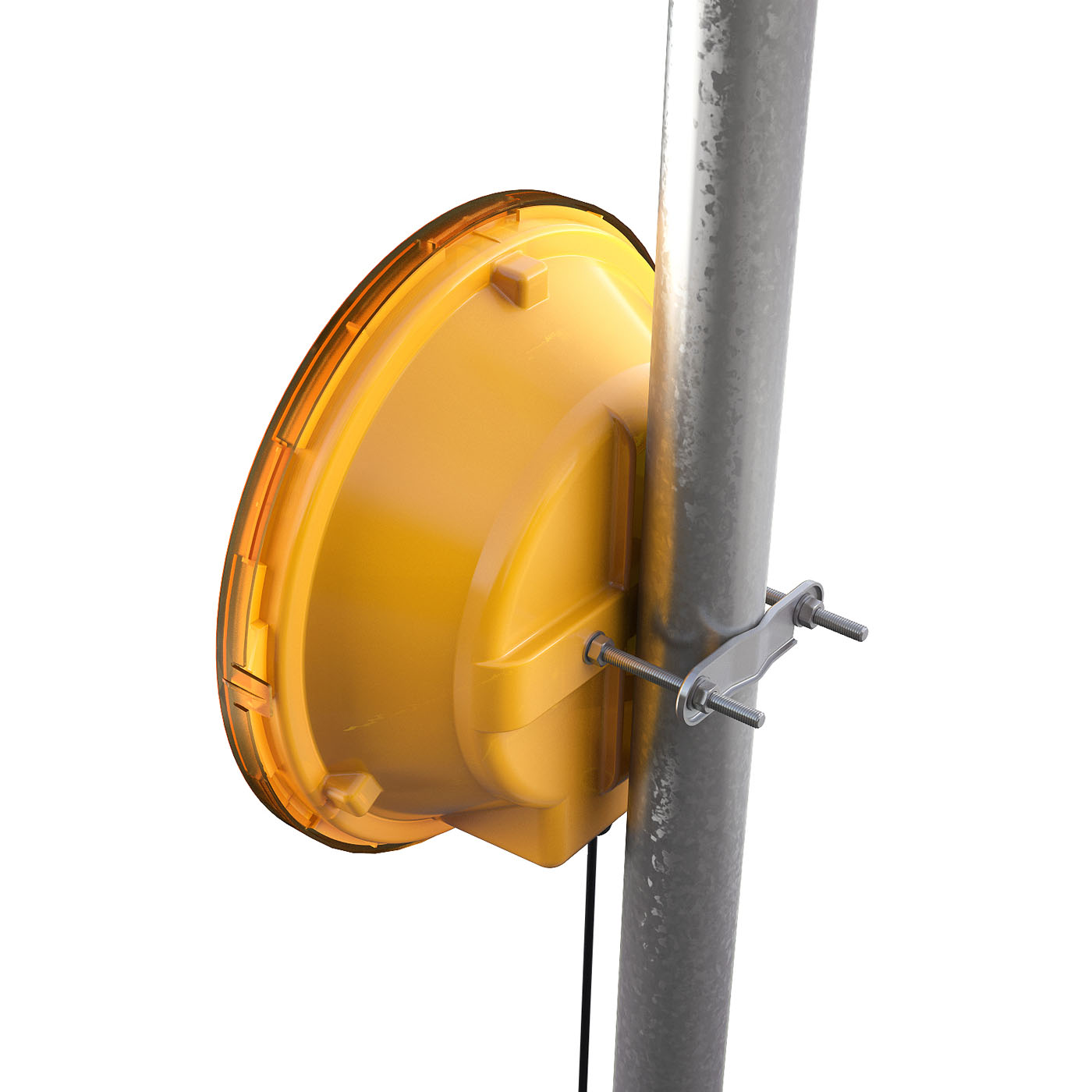

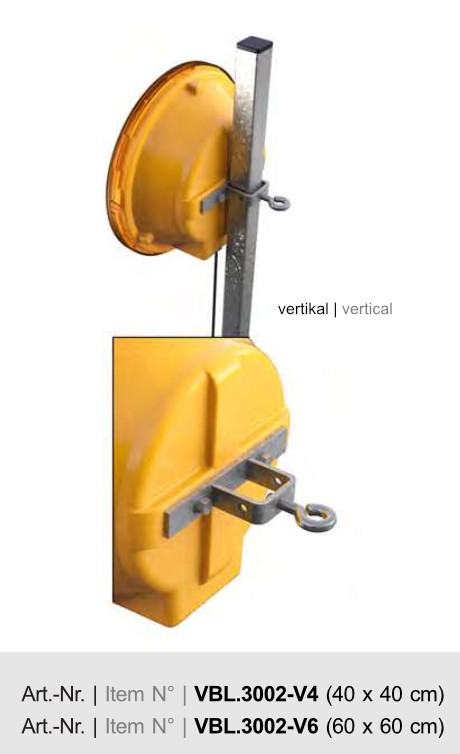

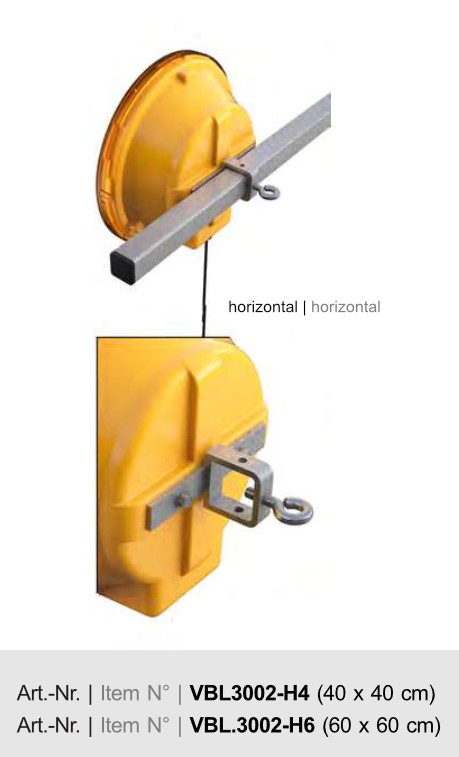

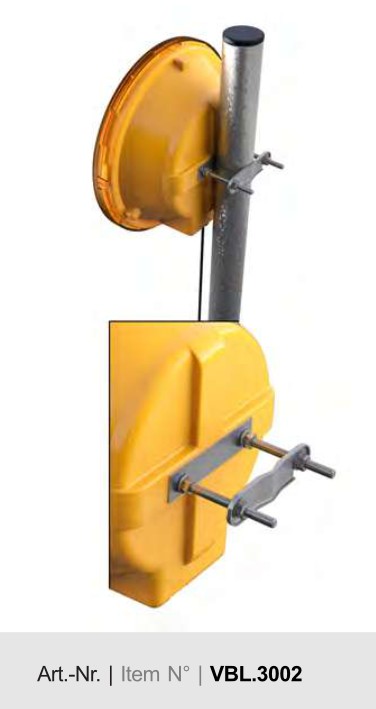

TL-Vorwarnleuchte „COMBI-flash 300 LED” mit integrierter Blitzfunktion
Alle Preise ab Werk
auf Lager, Lieferung auf Anfrage
- Artikel-Nr.: VBL300.S13
- Verpackungseinheit: Karton/ Inhalt: 1 Leuchte
Produktblatt COMBI-flash 300 LED
Betriebsanleitung COMBI-flash 300 LED

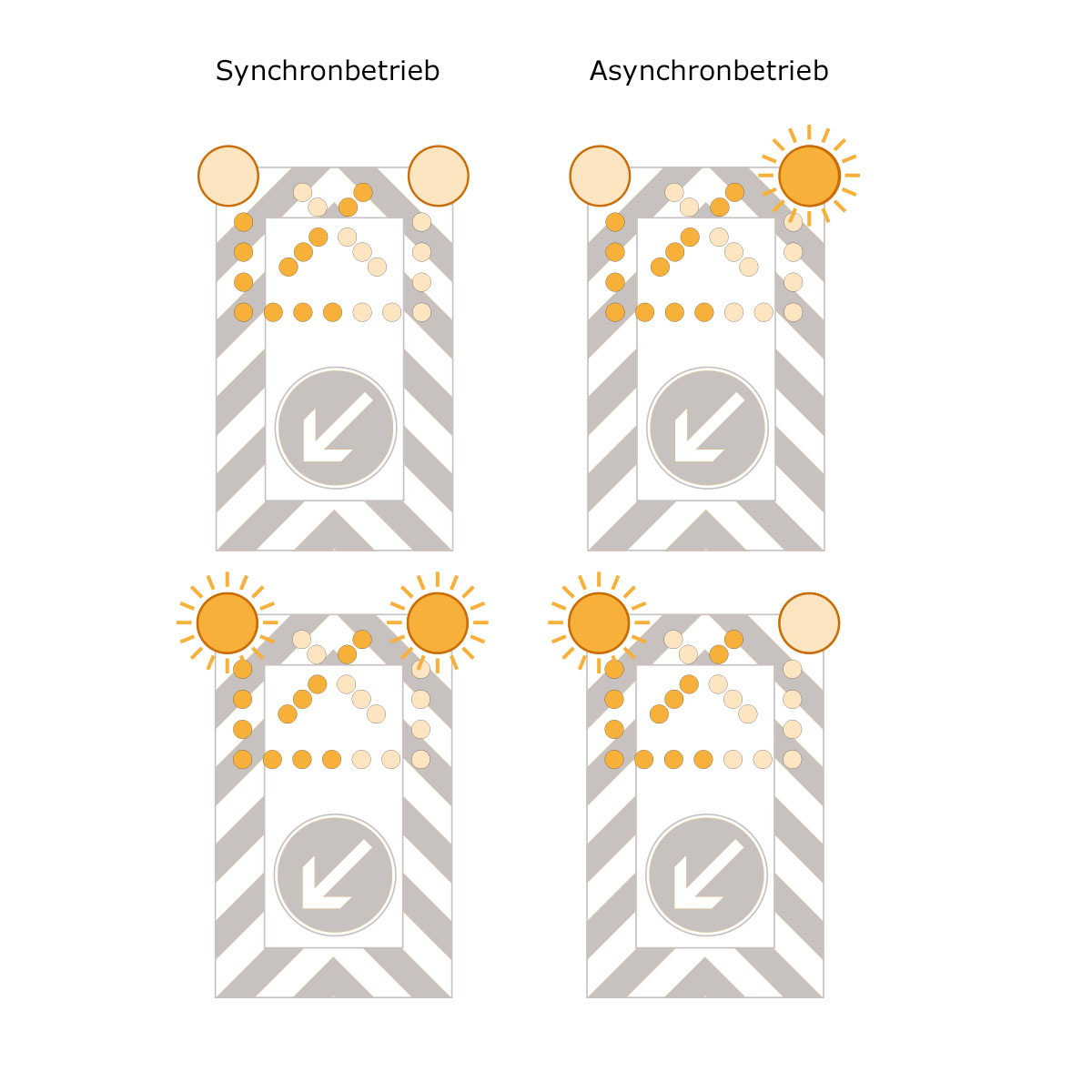

Die Vorwarn- und Blitzleuchte „COMBi-flash 300 LED“ hebt sich mit Ihrem Flachgehäuse schon rein äußerlich von allen bekannten Vorwarnleuchten deutlich ab. Vorwarner- (WL7) und Blitzfunktion (WL5) sind in einer Leuchte vereint, beide Anwendungen dieser Kombi-Funktion verfügen über eine BASt-Zulassung sowie eine CME-Freigabe (CE) für die Anwendung an/auf KFZ, Die Umstellung von Blink- auf Blitzfunktion erfolgt dabei durch einen Drehschalter im Gehäuse, an dem neben den BASt-konformen 40/60 1/min- Blinktakten auch Synchron-/Asynchron- Funktion sowie Energiespar-Einstellungen gem. EN 12352 (nur Export) vorgenommen werden können. Diese TL-Leuchte kann separat oder im Mehrfachystem betrieben werden, eine bauliche Unterscheidung zwischen Mutter-/ Tochterleuchten (Master-Slave)besteht nicht, außer einem Verbindungskabel zwischen den Leuchten. Immer die zuerst stromversorgte Leuchte erhebt sich zur Masterleuchte und die andere/n Leuchten ordnen sich unter. Die Leuchten können daher untereinander ausgetauscht werden.
Die Leuchten sind selbststeuernd. Optional lassen sich die Leuchten auch extern steuern.
Übliche Anschlußarten im
Einzelbetrieb

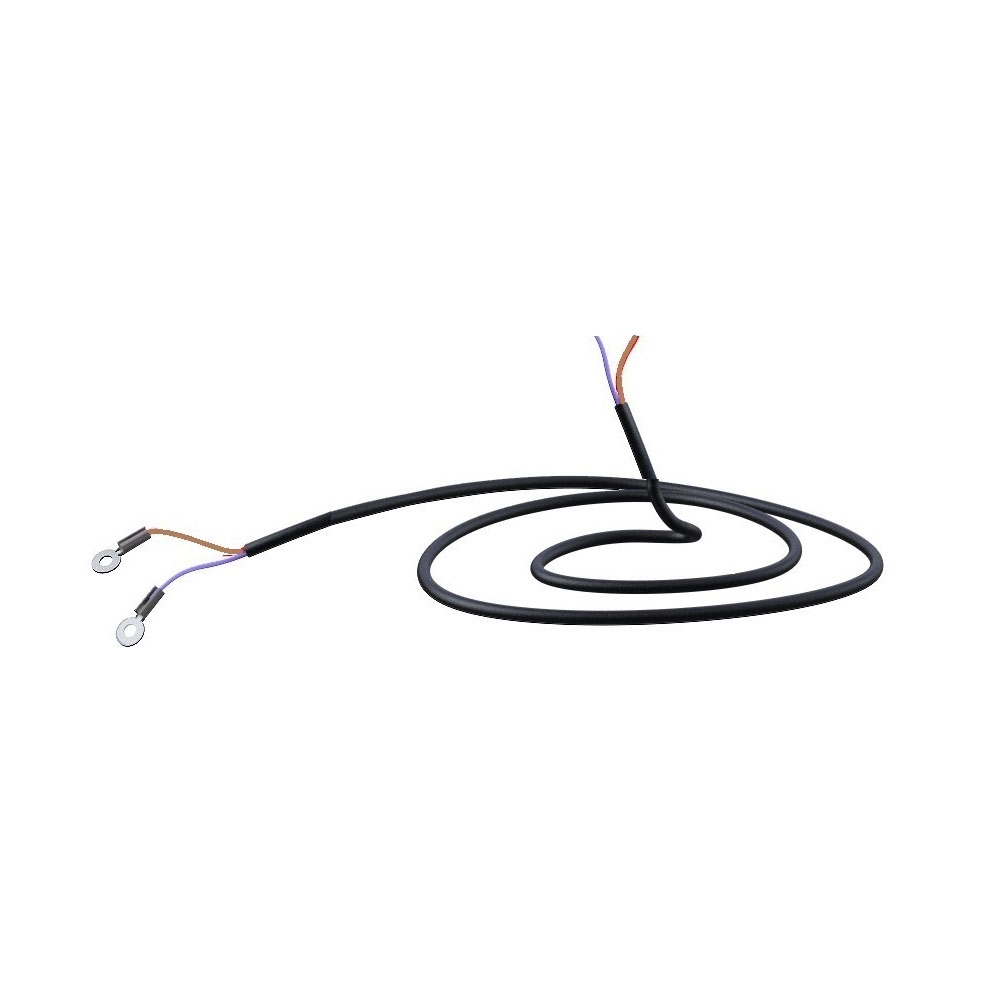

Anwendungsfall 1 - einfacher Batterieanschluß (12V/ 24V) mittels 2adrigem Versorgungskabel
Die Leuchte beginnt den Betrieb sofort und solange die Batterie Energie liefert und folgt dem voreingestellten Programm.
Die entsprechende Klemmenbelegung des Versorgungskabels ist in der Betriebsanleitung beschrieben.
Der Betrieb ist autark.
Anwendung als Vorwarnblinker.
Anwendungsfall 2 - Anschluß an eine zentrale bzw. externe Steuerung mittels 2adrigem Versorgungskabel (12V/ 24V)
Auch hier folgt die Leuchte ihrem voreingeingestellten Programm, jedoch erhält sie den Befehl für Beginn und Ende
des Betriebs über die Zentralversorgung/-steuerung (System an oder System aus).
Die entsprechende Klemmenbelegung des Versorgungs- und Steuerkabels ist in der Betriebsanleitung (siehe oben) beschrieben
Der Betrieb ist teilweise autark.
Anwendung als Vorwarnblinker.
Systembetrieb - Vorwarner
Anwendungsfall 1 - einfacher Batterieanschluß (12V/ 24V)mittels 2adrigem Versorgungskabel
Hier „ernennt“ sich die zuerst stromversorgte Leuchte zur Master-Leuchte und steuert mit ihrem voreingestellten Programm die anderen
1 oder 2 Leuchten. Der Betrieb beginnt sofort und solange die Batterie Energie liefert.
Die entsprechende Klemmenbelegung des Verbund- und Steuerkabels ist in der Betriebsanleitung beschrieben.
Der Betrieb ist autark.

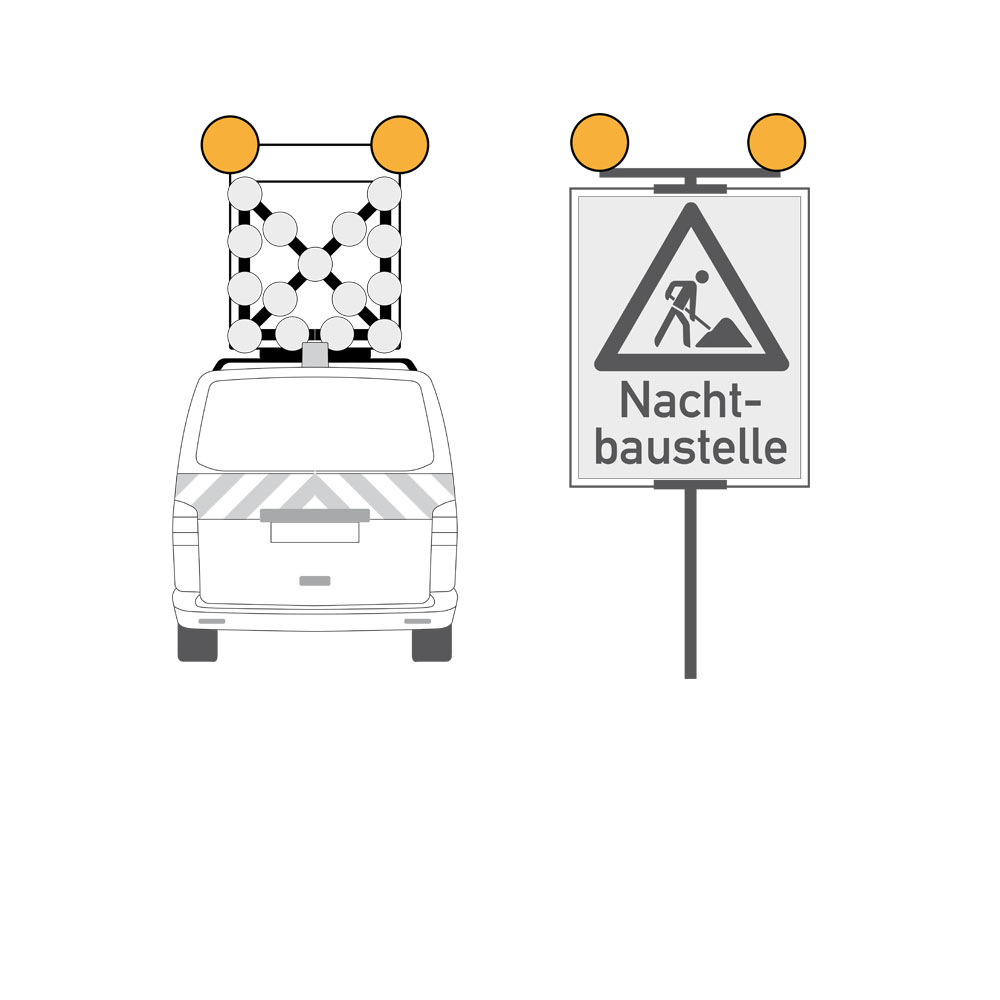

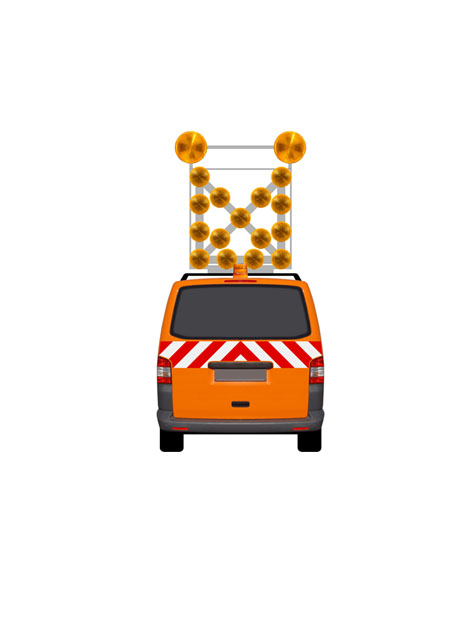

Anwendung: bei mobilen LED-Vorwarntafeln oder Absperrtafeln
Anwendungsfall 2 - Anschluß der 1. Leuchte an eine zentrale bzw. externe Steuerung mittels 2adrigem Versorgungskabel (12V/ 24V)
Auch hier steuert die zuerst stromversorgte Leuchte mit ihrem eingestellten Programm die anderen 1 oder 2 Leuchten,
jedoch erhält sie den Befehl für Beginn und Ende des Betriebs über die Zentralversorgung/-steuerung (System an oder System aus)
Die entsprechende Klemmenbelegung des Verbund- und Steuerkabels ist in der Betriebsanleitung beschrieben
Der Betrieb ist teilweise autark.
Anwendung: bei festinstallierten LED-Vorwarntafeln oder Absperrtafeln
Systembetrieb - Blitzfunktion

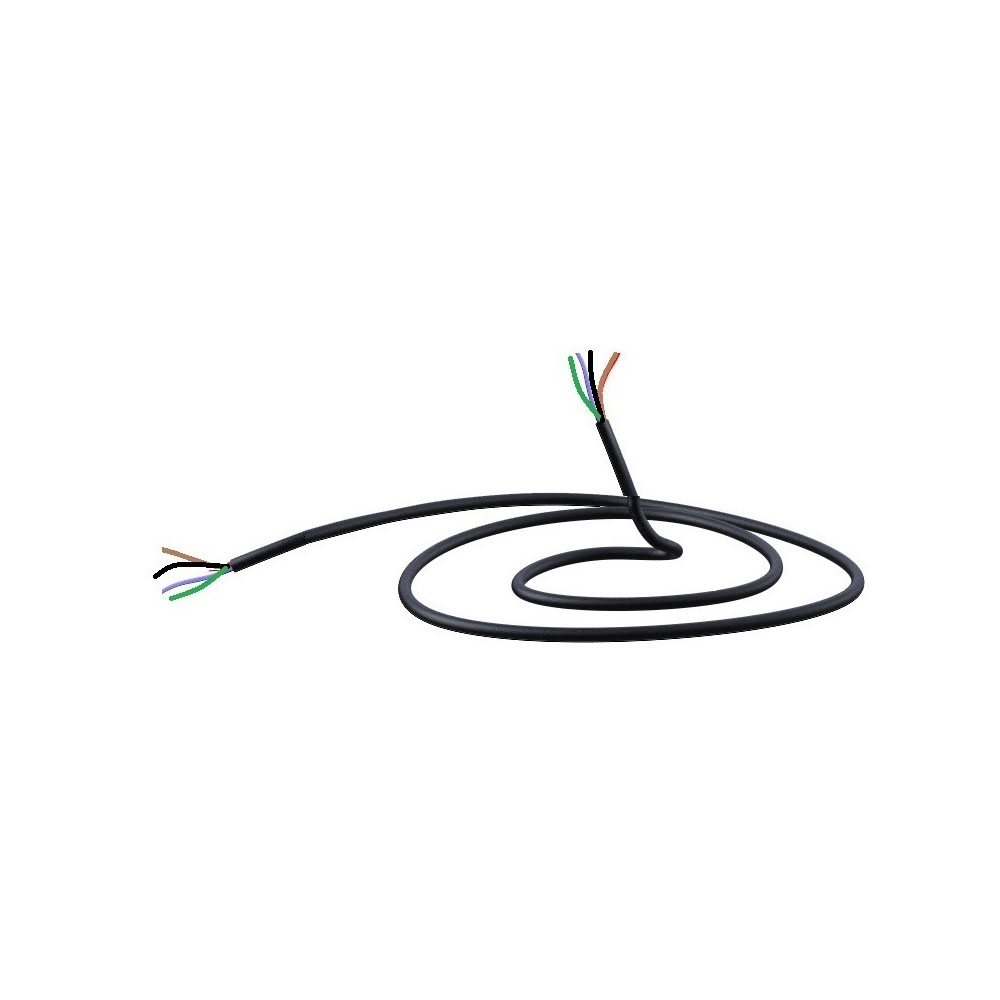

Anwendungsfall 1 - Anschluß der 1. Leuchte an eine zentrale bzw. externe Steuerung mittels 4adrigem Versorgungs-und Steuerkabel (12V/ 24V)
Hier wird die zuerst stromversorgte Leuchte durch die zentrale/ externe Steuerung weitestgehend „fremdgesteuert“ und gibt ihre erhaltenen Signale nur
noch an die anderen 1 oder 2 Leuchten weiter,sie steuert diese also nur noch mittelbar.
Die entsprechende Klemmenbelegung des Verbund- und Steuerkabels ist in der Betriebsanleitung beschrieben
Der Betrieb ist nicht autark. Slave-Modus!
Anwendung: Blitzfunktion bei Blinkpfeil (abwechselnd an/aus)
Anwendungsfall 2 - Anschluß jeder einzelnen Leuchte an eine zentrale bzw. externe Steuerung mittels 4adrigem Versorgungs-und Steuerkabel (12V/ 24V)
Hier wird jede Leuchte einzeln angesteuert und erhält ihre Signale direkt.
Die entsprechende Klemmenbelegung des Verbund- und Steuerkabels ist in der Betriebsanleitung beschrieben
Der Betrieb ist nicht autark. Slave-Modus!
Anwendung: Blitzfunktion bei Blinkpfeil.
Weitere technische Details in der Betriebsanleitung COMBI-flash 300 LED
Technische Angaben
| Ausführung: | Flachgehäuse | ||
| Anwendung: | Einzelbetrieb oder Mehrfachsystem | ||
| Material: | schlagzäher Kunststoff, Alu-Kühlkörper | ||
| Optik: | gelbe Streuscheibe, d= 300mm | ||
| Leuchtmittel: | Platine mit 4 Hochleistungs-LEDs | ||
| Betriebsspannung: | 12 - 24 V DC, optional 230 V AC | ||
| Verpolschutz: | ja | ||
| Lichtabsenkung: | automatisch | ||
| Einstellung: | über Drehschalter | ||
| Funktionen: | Blink-, Blitzfunktion, Spartaste, synchron o. asynchron, Blinkrate | ||
| Steuerung: | Selbststeuerung oder externe Steuerung | ||
| Anschluß: | 5m Batterie- oder Steuerleitung (2- o. 4-adrig)oder 5m Anschlußkabel mit Stromstecker (230V) | ||
Die Vorteile auf einen Blick
- Innovativ / Verwendung neuester Technologie
- Universell / für Blink-, Blitz-, Einzel- und Systemanwendung
- Effizient / hohe Licht- und Energieeffizienz durch Hochleistungs-LEDs
- Bedienungsfreundlich / übersichtlich und funktional
- Ökonomisch / sparsam durch intelligente Steuerung
- Platzsparend / nur eine Leuchtentyp notwendig
- Geprüft / nach TL- Warnleuchten 90
| Zulassungen und Zertifikate |  |
- gemäß TL- Warnleuchten 90 / EN 12352
- BASt-Prüf-Nrn. V3-24-2014 (WL 5) V3-25-2014 (WL7)
- CME-Nr. 14/08-0051 (ISO/IEC 17025:2005)
| VPE/ Verladeeinheit: |  |
- 1 St./ Karton Einzelleuchte
- 2 St./ Karton Zweifachanlage
- 3 St./ Karton Dreifachanlage
